1.

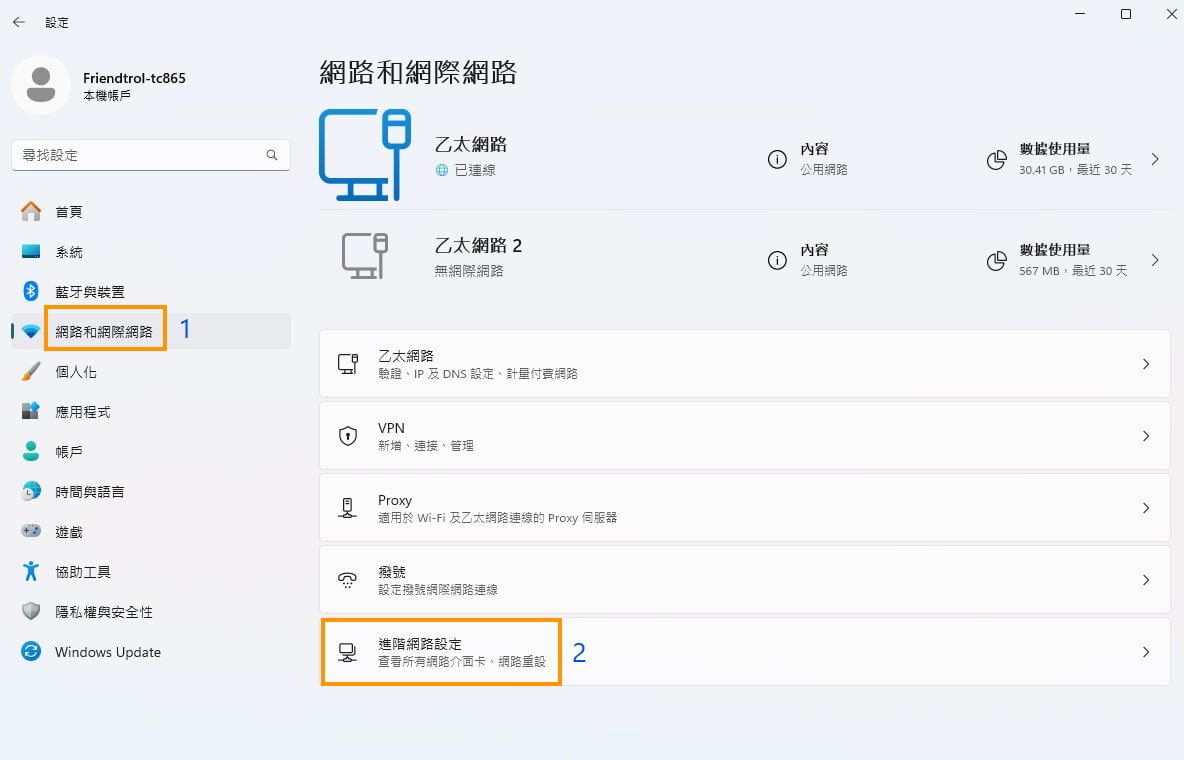

外接USB網線接到裝置上,至電腦的設定,選擇網路與網際網路,點擊進階網路設定

Mobirise

2.

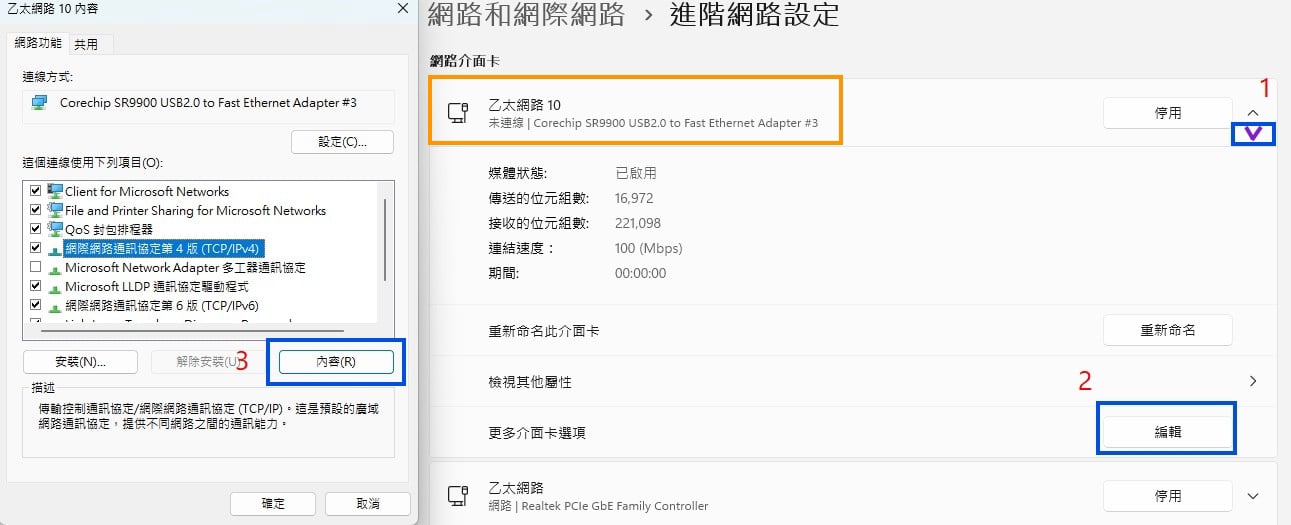

找到外接USB網線新增的乙太網路按一下向下符號,再到更多介面卡選項,按編輯,選擇網際網路通訊協定第4版(TCP/IPv4),再點選內容

Mobirise

3.

選擇使用下列的IP位置,再輸入與系統主機(192.168.0.80 預設
IP)同網段但不可重複的IP,按下確定即設定完成

Mobirise

4.

設定完成後開啟網頁瀏覽器(建議開無痕模式)IP 192.168.0.80連線&登入畫面預設帳號密碼都是admin

Mobirise

5.

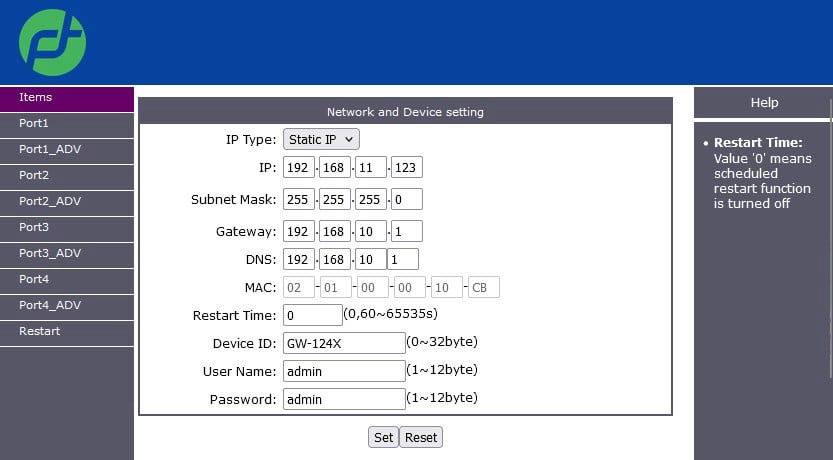

修改IP(改成自家網域可用IP)跟Gateway與DNS,修改按set,會跳到下一個頁面按Restart

Mobirise

6.

後續把外接的USB網卡線拔掉,更換成提供自家網域的網線,開啟瀏覽器輸入設定的IP再次登入

Mobirise

7.

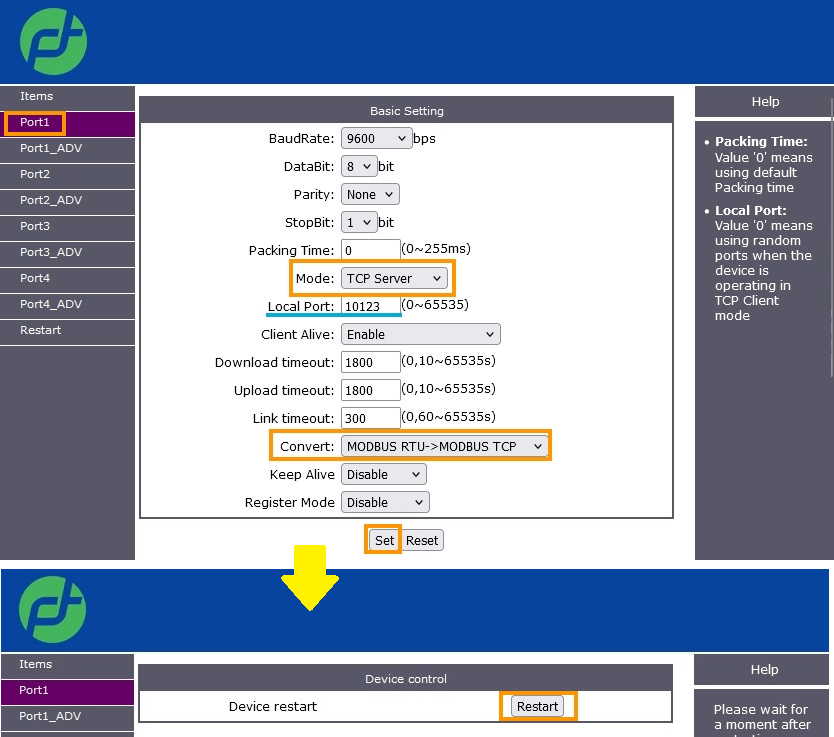

切換到Port1將Mode選擇TCP Server,
Convert選擇
Modbus RTU→TCP
按下Set,跳出下一個視窗按Reset

Mobirise

8.

打開ModScan32軟體
測試是否有成功轉換

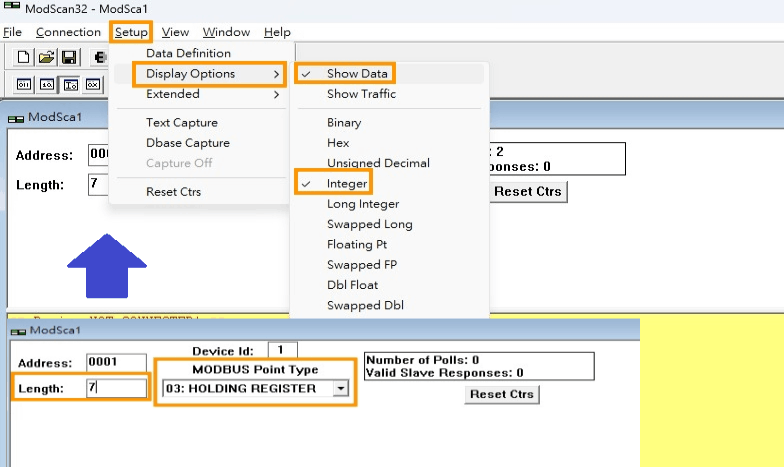

依照裝置的點位與讀取方式去設定Length與Type,這邊利用GW-1204A(小保全)示範

Mobirise

9.

點選Connection
中的Connect,
Using: TCP Server
輸入裝置IP
輸入Local Port號
輸入完成後按OK

Mobirise

10.

將GW-1204A小保全的DI點位導通看看是否可以看到變化0→1
看到變化代表
Port1功能正常

Mobirise

硬體接線

如右圖

Mobirise

‌
